用78/79系列三端穩壓IC來組成穩壓電源所需的外圍元件極少，電路內部還有過流、過熱及調整管的保護電路，使用起來可靠、方便，而且價格便宜。該系列集成穩壓IC型號中的78或79后面的數字代表該三端集成穩壓電路的輸出電壓，如7806表示輸出電壓為正6V，7909表示輸出電壓為角9V。
因?yàn)槿斯潭煞€(wěn)壓電路的使用方便，電子制作中經常采用。最大輸出電滴l. 5A，Ⅻ78Ⅱ系列輸出電壓分別為5V 6V 8V 9V IOV 12V 15V 18V 24V.
三端穩壓管7812中文參數資料

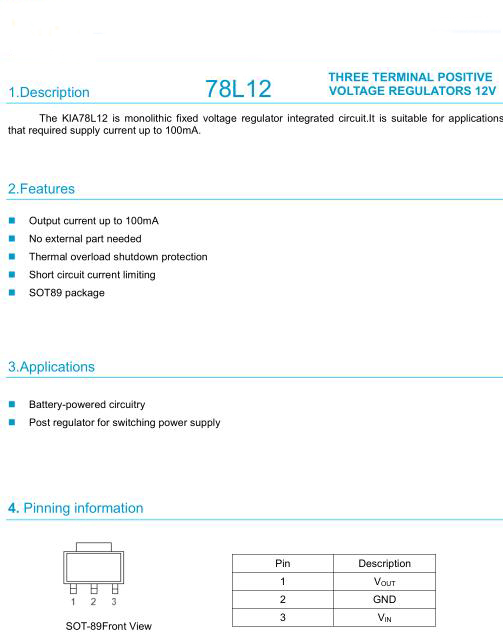

三端穩壓集成電路7812。電子產品中，常見的三端穩壓集成電路有正電壓輸出的78××系列和負電壓輸出的79××系列。顧名思義，三端IC是指這種穩壓用的集成電路，只有三條引腳輸出，分別是輸入端、接地端和輸出端。它的樣子像是普通的三極管，TO- 220的標準封裝，也有9013樣子的T0-92封裝。KIA有很多封裝供客戶選擇，在以下的附件中僅顯示一個，
注：點擊圖片是7812詳細資料

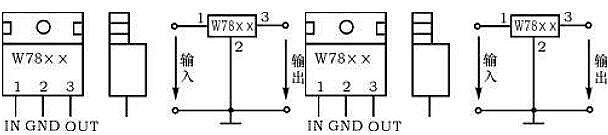

三端穩壓管7812引腳圖
三端穩壓管7812集成電路使用時要求輸入電壓比輸出電壓值至少大2V以上，即｜U1｜-｜U2｜>=2V，但也不宜過大。另外還有自地端流過的靜態電流IQ=8mA。
W7812為三端固定正12V輸入的集成穩壓器,7812引腳圖如下圖所示.7812主要參數有：輸出直流電壓?U0＝＋12V，輸出電流?L:0.1A，M:0.5A，電壓調整率?10mV/V，輸出電阻?R0＝0.15Ω，輸入電壓UI的范圍15～17V?。因?yàn)橐话鉛I要比?U0大3～5V?，才能保證集成穩壓器工作在線性區。

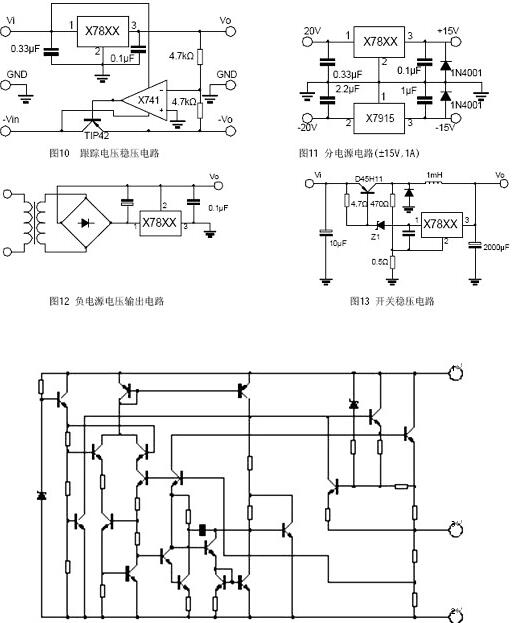

7812穩壓電源電路圖

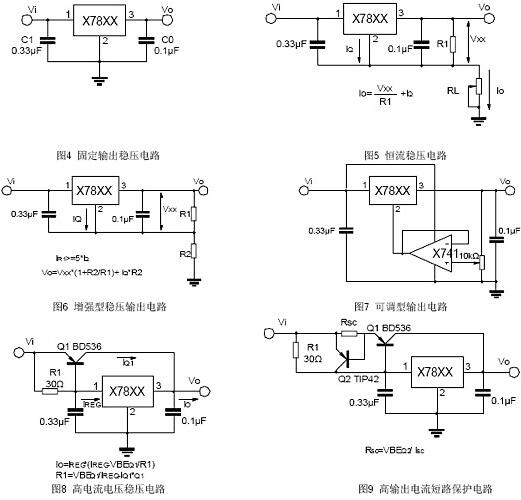

三端穩壓管7812典型應用電路圖：
78XX系列集成穩壓器的典型應用電路圖，是一個輸出正5v直流電壓的穩壓電源電路。IC采集成穩壓器7812，CI、C2分別為輸入端和輸端濾波電容，RL為負載電阻。當輸出電流較大時，三端穩壓管7812應配上散熱板。
為提高輸出電壓的應用電路。穩壓二襁管VDI串接在78XX穩壓器2腳與地之間，可使輸出電壓Uo得到一定的提高，輸出電壓Uo為78XX穩壓器輸出電壓與穩壓二極管VC穩壓值之和。VD2是輸出保護二極管，一旦輸出電壓低于VDI穩壓值時，VD2導通，將輸出電流旁路，保護7800穩壓器輸出級不被損壞。
為輸出電壓可在一定范圍內調節的應用電路。由于R1、RP電阻網絡的作用，使得輸出電壓被提高，提高的幅度取決于RP與R1的比值。調節電位器RP，即可一定范圍內調節輸出電壓。當lP=O時，輸出電壓Uo等于78XX穩壓器輸出電壓：當RP逐步增大時，Uo也隨之逐步提高。
為擴大輸出電流的應用電路。VT2為外接擴流率管，VTI為推動管，二者為達林頓連接。R1為偏置電阻。該電路最大輸出電流取決于VT2的參數。
三端穩壓管7812并聯擴流電路
用三端穩壓管7812三端穩壓器設計一款最大1A輸出電流的穩壓器很簡單，但當輸出電流高于1A時，就會出現許多問題。為提供大輸出電流，穩壓器通常使用并聯的功率晶體管。這些功率晶體管的工作點（ operating point ）很難設計。因?yàn)榫w管的集極和射極需要必不可少的功率電阻來設計直流工作點，而功率晶體管和功率電阻都要消耗很大功率，因此設計中要加散熱措施。本設計實例是一個可提供大輸出電流的簡單穩壓器?；镜臉?gòu)想是并聯多個三端穩壓器。每只7812穩壓器能提供1A電流，并且有5 、 6 、 8 、 9 、 12 、 15 、 18和24V多種電壓版本。本文以7812為例.
圖1 顯示兩只并聯的7812
圖2 用20只7812將圖1中電路的輸出能力提升至20A
兩只三端穩壓管7812獨立工作，每只提供最大1A電流。 D1和D2完成兩只穩壓器的隔離。輸出電壓為穩壓器的標稱輸出電壓減去二極管壓降： VOUT=VREG – VD 。在COM端接地(0V)情況下，穩壓器的輸出電壓為VOUT 。若要將圖1中的輸出電壓提高到與三端穩壓器標稱值一致， COM端電位必須比接地高出一個二極管壓降。 C 、 C1和C2為濾波電容。圖2顯示了一個使用20只7812 ，可提供20A電流的穩壓器。所有的二極管均為1N4007 。 C=47000 μ F ，所有帶編號的電容均為4700μF 。 7812均固定到一個散熱片上，并用一個小風扇降溫。采用這種設計概念，可以將電路的輸出電流擴充至數百安培。

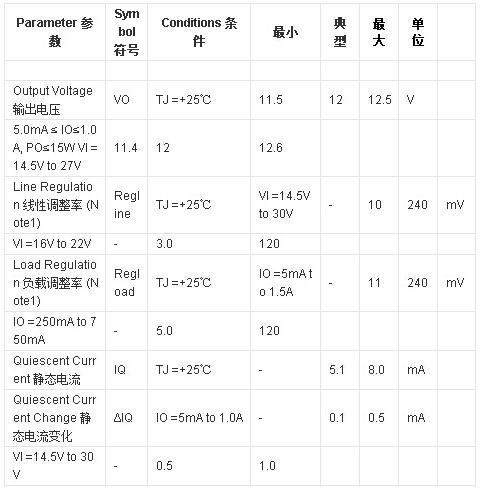

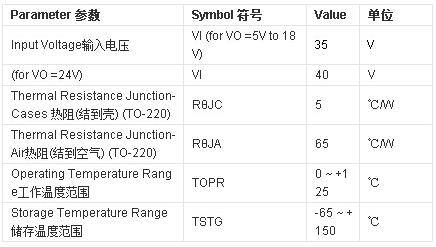

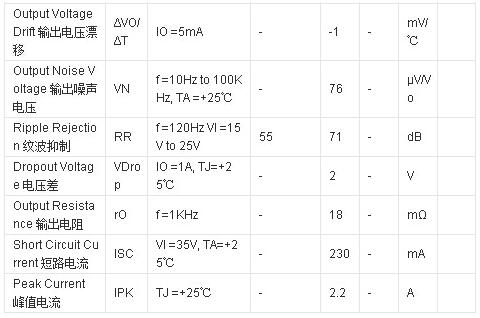

三端穩壓管7812參數
