500v功放管mos
什么是功放管
烜芯微科技供應500v功放管mos，先來看看功放管的分類：A類功放（又稱甲類功放） A類功放輸出級中兩個（或兩組）晶體管永遠處于導電狀態，也就是說不管有無訊號輸入它們都保持傳導電流，并使這兩個電流等于交流電的峰值，這時交流在最大訊號情況下流入負載。當無訊號時，兩個晶體管各流通等量的電流，因此在輸出中心點上沒有不平衡的電流或電壓，故無電流輸入揚聲器。當訊號趨向正極，線路上方的輸出晶體管容。
功放管參數
晶體管類型 PNP - Darlington
電壓 - 集電極發射極擊穿（最大） 100V
電流 - 集電極 (Ic)（最大） 10A
功率 - 最大 125W
在某 Ic、Vce 時的最小直流電流增益 (hFE) 1000 @ 5A, 4V
Ib、Ic條件下的Vce飽和度（最大） 2V @ 10mA, 5A
電流 - 集電極截止（最大） 2mA

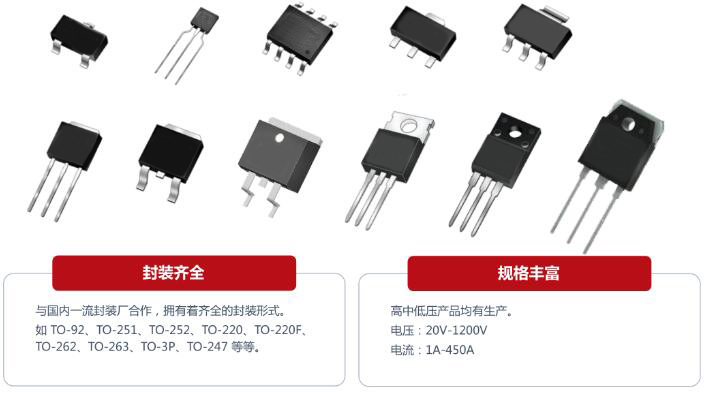

500v功放管mos選型
下面是500v功放管mos的參數選型表：
|
Part Number |
ID（A） |
BVDSS（v） |
Typical RDS(ON)@60% ID（Ω） |
MAX RDS(ON)@60% ID（Ω） |
ciss |
|
pF |
|||||
|
5N50H |
5 |
500 |
1.25 |
1.5 |
525 |
|
840S |
8 |
500 |
0.7 |
0.9 |
960 |
|
4750S |
9 |
500 |
0.7 |
0.9 |
960 |
|
KNX4850A |
9 |
500 |
0.7 |
0.9 |
960 |
|
KNX6450A |
13 |
500 |
0.4 |
0.48 |
2149 |
|
KNX6650A |
15 |
500 |
0.33 |
0.45 |
2148 |
|
18N50H |
18 |
500 |
0.25 |
0.32 |
2500 |
|
20N50H |
20 |
500 |
0.21 |
0.26 |
2700 |
|
24N50H |
24 |
500 |
0.16 |
0.2 |
3500 |
|
KNX7650A |
25 |
500 |
0.17 |
0.21 |
4280 |
|
KNH8150A |
30 |
500 |
0.15 |
0.2 |
4150 |
（一）優點
1、MOS 管功放具有鼓勵功率小，輸出功率大，輸出漏極電流具有負溫度系數，平安牢靠，且有工作頻率高，偏置簡單等優點。以運放的輸出作為OCL 的輸入，到達抑止零點漂移的效果。
2、中音厚，沒有三極管那么大的交越失真。
電流推進級通常由一至二級組成，為了降低輸出阻抗、增加阻尼系數，常采用二級電流推進。為了防止電流推進級產生開關失真，較好的作法是、采用MOS管并增大本級的靜態電流，這樣本級不會產生開關失真，由于任何狀況下電流推進級一直處于放大區，所以電流輸出級也一直處于放大區，因而輸出級同樣不會產生開關失真和交越失真。
3、MOS管的線性比晶體管好。
（二）缺點
1、低頻的溫和度比晶體管功放差，MOSFET開關場效應管容易被輸出和輸入過載損壞,MOSFET場效應晶體管既具有晶體管的根本優點。但運用不久發現這種功放的牢靠性不高（無法外電路維護），開關速度進步得不多和最大輸出功率僅為150W/8Ω等。90年代初，MOSFET的制造技術有了很大打破，呈現了一種高速M(fèi)OSFET大功率開關場效應晶體管。
烜芯微經多年研討，攻克了非毀壞性維護系統的SPM專利技術，推出了集電子管功放和晶體管功放兩者優點分離的第3代功放產品，在歐洲市場上取得了認可，并逐漸在世界上得到了應用。第3代MOSFET功放的中頻和高頻音質接近電子管功放，但低頻的溫和度比晶體管功放差一些，此外MOSFET開關場效應管容易被輸出和輸入過載損壞。
2、開啟電壓太高。
3、偏流開很大，還是有一定的交越失真,沒交越失真，差不多能夠趕上三極管的甲類輸出功耗。
4、MOS管不好配對在同一批次管，相對來說要好配對一點。
5、MOS管的低頻下太硬,用MOS功放聽出所謂電子管音色有一個簡單方法，把普通三極管功放里的電壓推進三極管換成JFET，JFET才真正具有電子管音色。
