本文主要分析MOS管參數，講=MOS管即金屬氧化物半導體場應管，是電路設計中常用的功率開關器件，為壓控器件；MOS管有三個電極：
柵極G：
MOS管的控制端，全名為：GATE，在G端加入高低電平即可控制MOS管的開斷。對于NMOS管而言，要求Vgs>0時，MOS管導通，否則MOS管關斷；PMOS管，反之。
源極S：
全名為：Source，簡稱S。對于NMOS管來說，S是流出端，對于PMOS管來說，S是流入端。
漏極D：
全名為：Drain，簡稱D。對于NMOS管來說，D是流入端，對于PMOS管來說，D是流出端。
NMOS管的特性：Vgs大于一定的值就會導通，適用于源極接地時的情況（低端驅動），只要柵極電壓達到一定電壓就可以了；
PMOS管的特性：Vgs小于一定的值就會導通，適用于源極接VCC時的情況（高端驅動）。但是，雖然PMOS可以很方便地用作高端驅動，但由于導通電阻大，價格貴，替換種類少等原因，在高端驅動中，通常還是使用NMOS。
作用是：加在輸入端G（柵極）電壓，來控制D（漏極）輸出端電流。
導通特性：作為開關，相當于開關閉合。
MOS管參數
MOS管重要參數（極限參數與靜態參數）如下詳解：
（一）極限參數
ID：最大漏源電流（最大連續電流）。是指場效應管正常工作時，漏源間所允許通過的最大電流。場效應管的工作電流不應超過 ID 。此參數會隨結溫度的上升而有所衰減。
IDM：最大脈沖漏源電流（所能承受瞬間最大電流）。此參數會隨結溫度的上升而有所減額。
PD：最大耗散功率。是指場效應管性能不變壞時所允許的最大漏源耗散功率。使用時，場效應管實際功耗應小于 PDSM 并留有一定余量。此參數一般會隨結溫度的上升而有所衰減。
BVDSS :漏源雪崩電壓.

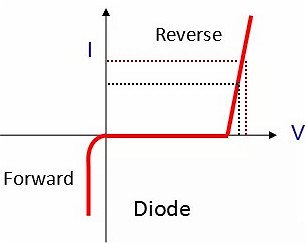

特性：測量BVDSS就是功率MOSFET的D、S加電壓時，從原理上相當于內部的寄生二極管工作在反向特性區測量BVDSS就是功率MOSFET的D、S加電壓時，從原理上相當于內部的寄生二極管工作在反向特性區。
當測試的IDSS值越大，所得到的BVDSS電壓值越高。因此使用不同的測試標準時，實際的性能會有較大的差異，當改用更大的測試電流的時候，所得到的名義電壓更高，也就是采用不同的測量規范。
(1)功率MOSFET數據表中漏源擊穿電壓BVDSS的定義具有條件，不同的測試條件下，得到的名義耐壓不一樣，使用的漏電流越大，測量得到的名義耐壓越高。
(2)功率MOSFET的BVDSS具有正溫度系數高，其原因在于溫度越高，載流子運動的平均自由程減小。溫度越高，BVDSS增加并不能表明其安全性增加，功率MOSFET的安全性最終由其溫度來決定。
VGS：最大柵源電壓：指g和s之耐壓值,一般為±20V（需查看MOS管的規定值，如果電壓高于規定值，會存在Ids電流失控?zé)龎那闆r）.是柵極相對于源極的電壓（柵極和源極之間的電壓降） ，該電壓決定了MOS管處于什么狀態？確定晶體管的工作狀態：導通/截止，或者弱反/強反/速度飽和等。
Tj：最大工作結溫。通常為150℃或175℃ ，器件設計的工作條件下須確應避免超過這個溫度，并留有一定裕量。
TSTG ：存儲溫度范圍。
（二）靜態參數
V(BR)DSS：漏源擊穿電壓。（D端-S端所能承受電壓值，受制于內藏二極管的耐壓，條件：VGS=0，ID=250uA時，與溫度成正比）。是指柵源電壓 VGS 為 0 時，場效應管正常工作所能承受的最大漏源電壓。這是一項極限參數,加在場效應管上的工作電壓必須小于 V(BR)DSS 。它具有正溫度特性，故應以此參數在低溫條件下的值作為安全考慮?！?V(BR)DSS/ △ Tj ：漏源擊穿電壓的溫度系數,一般為0.1V/ ℃。
RDS(on) ：在特定的 VGS (一般為 10V,4.5V,2.5V )、結溫及漏極電流的條件下，MOSFET 導通時漏源間的最大阻抗。（量測方法：GS給電壓，DS端給電流ID，量測VDS與ID，通過歐姆定律算出電阻：內阻）。它是一個非常重要的參數，決定了 MOSFET 導通時的DC消耗功率。此參數一般會隨結溫度的上升而有所增大。故應以此參數在最高工作結溫條件下的值作為損耗及壓降計算。
VGS(th) ：開啟電壓(閥值電壓)。柵極閾值電壓是為使MOSFET導通，柵極與源極間必需的電壓。也就是說，VGS如果是閾值以上的電壓，則MOSFET導通。當外加?xùn)艠O控制電壓VGS超過VGS(th)時，漏區和源區的表面反型層形成了連接的溝道。應用中，常將漏極短接條件下ID等于1毫安時的柵極電壓稱為開啟電壓。此參數一般會隨著溫度的上升而有所降低。

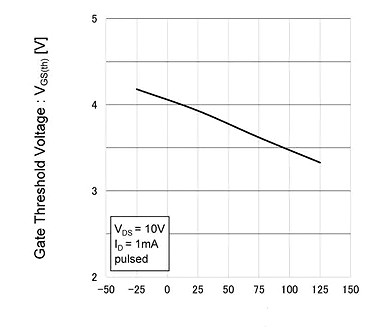

溫度特性可以看出VGS(th)隨著溫度的升高有下降趨勢。這表明當溫度上升時，VGS(th)變低，就是更低的VGS流過更多的ID。當然，也就是說，這與ID-VGS的溫度特性一致。另外，VGS(th)可用于推算Tj。VGS(th)的溫度特性中有直線性，因此可除以系數，根據VGS(th)的變化量計算溫度上升。
VFSD：內嵌二極管的正向?qū)▔航?，VFSD=VS-VD。（測量方法：1.VGS=0V時，量測壓降；2.G腳Open時，量測壓降；）。
IDSS：指飽和漏源電流.是指結型或耗盡型絕緣柵場效應管中,柵極電壓VGS=0時的漏源電流，DS漏電流。（定義：當柵、源極之間的電壓等于零，而漏、源極之間的電壓大于夾斷電壓時，對應的漏極電流。）
方法：柵極電壓 VGS=0 、 VDS 為一定值時的漏源電流。一般在納安級。
IGSS：指柵漏電（GS漏電流），測量的時候通常其他電極都是接地的，只在柵上加一個特定的電壓，這個值越小越好，越小代表柵氧的質量越好。由于 MOSFET 輸入阻抗很大，IGSS 一般在納安級。
MOS管的作用
1.可應用于放大。由于場效應管放大器的輸入阻抗很高，因此耦合電容可以容量較小，不必使用電解電容器。
2.很高的輸入阻抗非常適合作阻抗變換。常用于多級放大器的輸入級作阻抗變換。
3.可以用作可變電阻。
4.可以方便地用作恒流源。
5.可以用作電子開關。
6.在電路設計上的靈活性大。柵偏壓可正可負可零，三極管只能在正向偏置下工作，電子管只能在負偏壓下工作。另外輸入阻抗高，可以減輕信號源負載，易于跟前級匹配。
