（一）穩壓二極管工作原理
穩壓二極管的作用：
穩壓二極管也叫穩壓管，它在電路中一般起到穩定電壓的作用，也可以為電路提供基準電壓值。
穩壓二極管的工作原理:
穩壓二極管使用特殊工藝制造，這種工藝使它在反向擊穿時仍然可以長時間穩定工作，不損壞，而工作在反向擊穿狀態的穩壓管只要工作電流保持在一定范圍，則它兩端電壓波動的范圍就很小，穩壓管正是利用這個特性實現穩壓的。

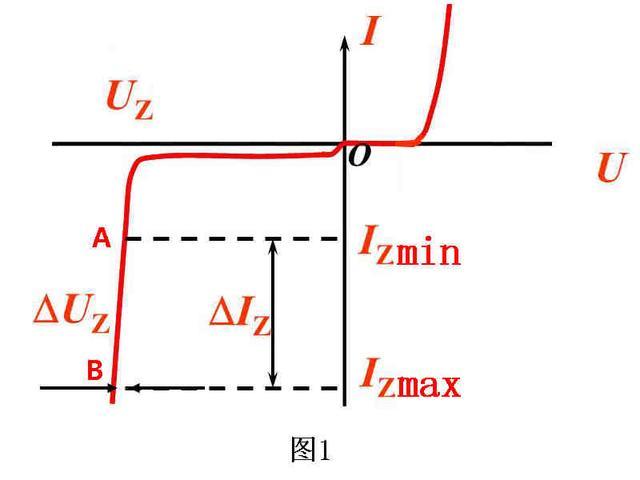

圖1是穩壓管伏安特性曲線，在正常穩壓工作狀態下，穩壓管就工作在圖中AB這段區間。
（二）穩壓二極管重要參數意義
穩壓二極管重要參數：
1，穩定電壓
穩定電壓是指標稱穩定電壓，理想穩壓管的穩壓值是一個固定的電壓數值，但實際真實穩壓管的穩定電壓會在一定范圍波動，有些型號的穩壓管應用手冊中會給出標稱穩定電壓值，最小穩定電壓值和最大穩定電壓值，但也有些手冊中只給出標稱穩定電壓值。

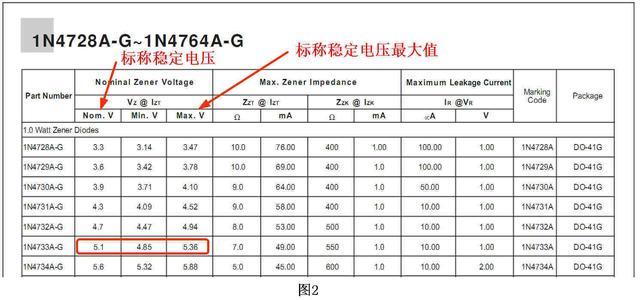

圖2所示是穩壓管1N4733A-G的應用手冊中給出的穩定電壓值。
2，最大耗散功率
最大耗散功率是指可以穩定工作的最大功率值，在工作電路中穩壓管的功率不應超過這個值。

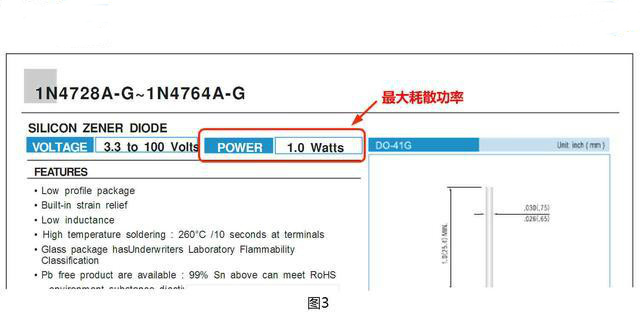

圖3所示是穩壓管1N47XXA-G的應用手冊中給出的最大耗散功率值。
3，額定工作電流（IZT）
額定工作電流是指穩壓管可以長時間穩定工作，并且穩壓性能最好時對應的工作電流值。

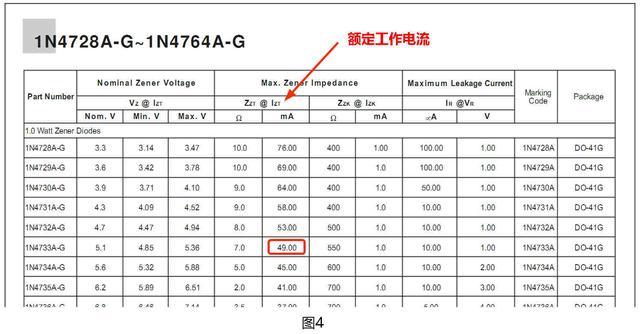

圖4所示是穩壓管1N4733A-G的應用手冊中給出的額定工作電流。
4，最小穩定工作電流
最小穩定工作電流是指可以使穩壓管具有穩壓功能的最小工作電流，如果穩壓管電流小于這個值，會進入反向截止區，在反向截止區穩壓管是沒有穩壓功能的。

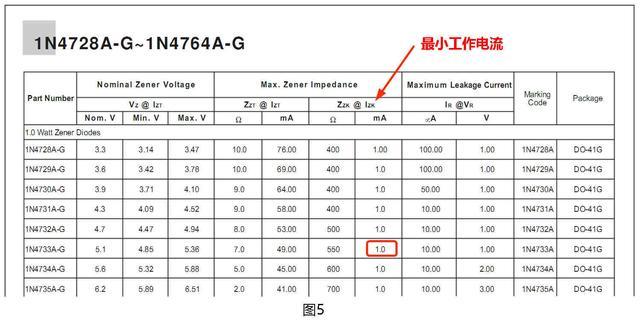

圖5所示是穩壓管1N4733A-G的應用手冊中給出的最小穩定工作電流，1毫安。
5，最大穩定工作電流
最大穩定工作電流是指可以使穩壓管具有穩壓功能的最大工作電流，如果超過這個電流，會導致穩壓管損壞。有些穩壓管的應用手冊中并沒有給出最大穩定工作電流，這是因?yàn)檫@個參數可以由標稱穩定電壓和最大耗散功率兩個參數得出。
6，動態電阻
穩壓管的動態電阻等于電壓變化與電流變化的比值。動態電阻越小穩壓效果越好，這是因?yàn)閯?dòng)態電阻小，則相同電流變化引起的電壓變化就越小，所以電壓就越穩定。從穩壓管的反向伏安特性可以看出，穩壓管的工作電流越接近最大穩定工作電流則動態電阻越小，越接近最小工作電流則動態電阻越大。所以穩壓管工作電流接近最大穩定工作電流時穩壓效果才好。

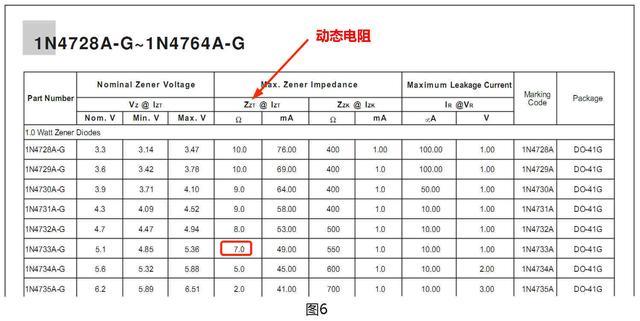

圖6所示是穩壓管1N4733A-G的應用手冊中給出的動態電阻。
（三）穩壓二極管穩壓原理的定性分析

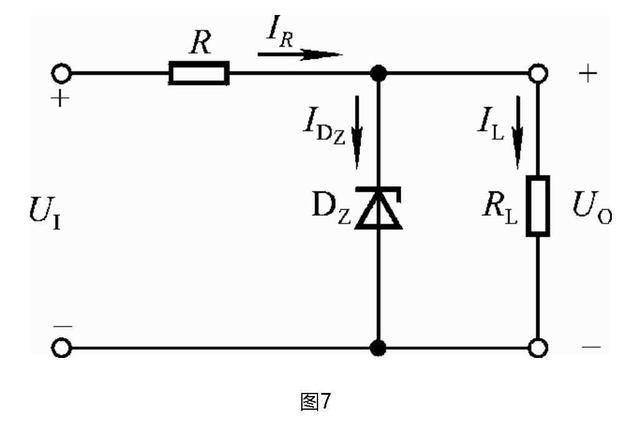

穩壓管在電路應用中一般要串聯一個限流電阻，用來保護穩壓管，避免工作電流過大導致?lián)p壞，另外通過選定合理的限流電阻值，也可以避免穩壓管工作電流過小而進入反向截止區，失去穩壓效果。所以說這個限流電阻R即起到保護作用，也起到設定合適工作電流的作用。下圖7是穩壓二極管的典型應用電路：
對于圖7中典型穩壓電路的穩壓過程我們先進行一下定性分析，從圖中我們?nèi)菀卓闯?，在限流電阻值固定的情況下，能影響到穩壓管工作電流的因素有兩個，一是輸入端電壓UI的波動，另一個是負載電阻RL大小的變化?，F(xiàn)在我們假設一種情況：即輸入電壓UI不變，但負載電阻RL變小時是如何穩壓的。

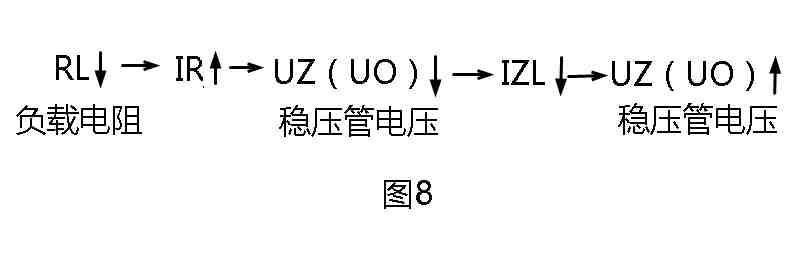

由于負載電阻RL變小會直接導致負載通路的電流IR變大，所以流過限流電阻的電流IR會增大，導致限流電阻壓降增大，所以穩壓管兩端電壓（即負載電阻兩端電壓UO）變小，導致穩壓管電流IDZ減小，這又會引起限流電阻電流減小，所以限流電阻電壓當然也會隨之減小，最終導致穩壓管電壓又增大，即負載電阻兩端電壓增大。這個過程的核心是穩壓管端電壓變小導致穩壓電流減小，從而把穩壓管兩端電壓又重新推高。具體變化過程如下圖8所示：
另外，如果假設負載電阻不變，而輸入電壓增大或減小，則穩壓過程的推導與上述類似，這里就不再贅述了。
（四）穩壓二極管典型電路限流電阻計算
下面我們針對這個典型穩壓電路的一組數據，計算限流電阻的阻值。具體參數如下：
電源電壓波動范圍：13~15V
負載電阻變化范圍：300~500Ω
穩壓管工作電流范圍：5~40ma
穩壓管工作電壓：6V
對于限流電阻的阻值我們首先要知道，它即不能過大，也不能過小，過大會導致穩壓管電流過大損壞，過小會導致穩壓管位于反向截止區而不能進入穩壓工作狀態。所以這個限流電阻就會存在一個上限值和一個下限值，導致穩壓管分別工作于最小和最大電流兩種極限狀態，這兩種狀態是由于電源電壓波動和負載電阻變化引起的，所以根據之前的定性分析，我們可以比較容易的分析出這兩種狀態的情況，如下表所示：

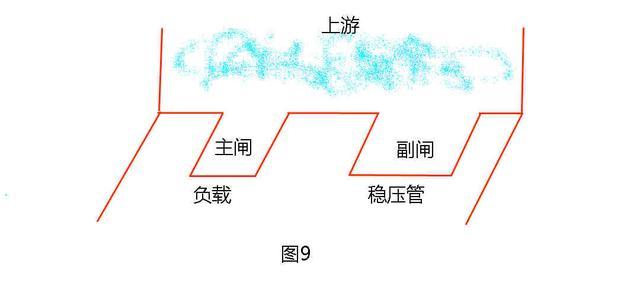

可以看到，在情況2的狀態下，當負載電阻值最大時，負載通路的電流相對最小，而此時電源電壓卻最大，這兩個因素共同作用于穩壓管上，導致穩壓管電流最大。這種情況就類似于下圖9中所示的水庫泄洪情況：
圖9中副閘門的作用是配合主閘門控制水位并在適當?shù)臅r(shí)候保護主閘門，避免主閘門承受過大的水壓。當上游來水量增加時，如果同時主閘門把開口關到最小，這兩個條件同時發生時副閘門就會面臨水流最大的極限情況。這里水庫的模型與穩壓電路有如下對應關系：
主閘門 --> 負載電阻
副閘門 --> 穩壓管
上游水量增加 --> 電源電壓增加
主閘門開口關小 --> 負載電阻增加
副閘門水量最大 --> 穩壓管電流最大
從上述關系中，我們可以計算出當穩壓管工作電流最小時，輸入電壓最小，負載電流最大，此時對應的限流電阻值最大：
同理也很容易計算出限流電阻最小值為180Ω，我們可以取中間值220Ω的電阻（標準阻值中沒有230Ω的電阻）。
（五）總結
穩壓管在使用中要注意以下問題：
1， 穩壓管使用時要串聯一個限流電阻，用來保護穩壓管并設定其工作電流。
2， 實際穩壓管的穩定電壓值是一個范圍，同一批穩壓管的實際穩壓值可能會存在差異，但不會和標稱穩壓值差太多。
3， 穩壓管可以串聯使用，串聯有四種不同接法，不同接法的穩壓數值也各不相同。一般不并聯使用。
4， 為了使穩壓效果更穩定，需要使穩壓管工作在中度偏深的擊穿狀態，所以輸入的電壓值最好是2到3倍的穩定電壓值，即Uin=2~3（UZD
），比如如果要使電壓穩定在12伏，而輸入電壓是18伏，雖然可以穩壓，但是穩壓管處在淺度擊穿狀態，穩壓效果并不好。
5， 穩壓管工作狀態電流值不高，比如上述的1N47XXA系列最高也不到100ma，所以不適用于大功率的場合。
6， 穩壓管的穩定電壓有一定范圍，在要求高精度電壓的場合并不適用，這時可以使用專用的穩壓模塊代替。
