在電子學領域，整流二極管作為一種核心半導體器件，廣泛應用于各種電子設備的電源電路中，其主要功能是將交流電轉換為直流電，為設備提供穩定的直流電源。本文將深入探討整流二極管的工作原理、特性、分類以及常用參數，幫助讀者全面了解這一重要元件。

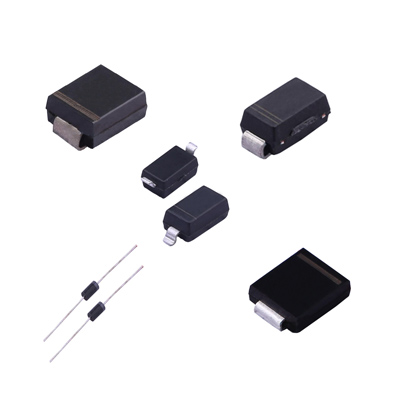

一、整流二極管的工作原理
整流二極管是一種具有單向?qū)щ娦缘陌雽?dǎo)體器件，通常由硅或碳化硅材料制成。其工作原理基于 PN 結的特性：在正向電壓下，PN 結導通，電流可以順利通過；而在反向電壓下，PN 結截止，電流被阻止。這種單向?qū)щ娦允沟谜鞫O管能夠?qū)⒔涣麟娭械恼?fù)半周分別轉換為單一方向的電流，從而實現整流功能。
當交流電輸入到整流電路中時，整流二極管會在正半周時導通，將正向電流傳遞給負載；在負半周時截止，阻止反向電流流過。通過這種方式，交流電被轉換為脈動的直流電，再經過濾波等后續處理，即可得到平滑的直流電輸出，為電子設備提供穩定的電源。
二、整流二極管的特性
（一）正向電壓降
正向電壓降是整流二極管的一個重要特性參數，它指的是在正向電壓作用下，二極管內部產生的電壓降。通常情況下，硅制整流二極管的正向電壓降約為 0.5V~0.7V。這是由于在正向偏置時，PN 結中的電子和空穴復合，釋放能量，導致二極管內部電壓降低。正向電壓降的大小不僅與二極管的材料有關，還受其工作電流的影響，在一定程度上反映了二極管的導通性能。
（二）反向擊穿電壓
反向擊穿電壓是整流二極管在反向電壓下能夠承受的最大電壓值，超過這一電壓，二極管將發生擊穿現象，導致大量電流流過，可能造成器件損壞。反向擊穿電壓是衡量整流二極管耐壓能力的關鍵指標，其數值通常在幾百伏至幾千伏之間，具體取決于二極管的型號和設計。在實際應用中，必須確保電路中的反向電壓不超過二極管的反向擊穿電壓，以保證其可靠工作。
三、整流二極管的分類
（一）按結構分類
普通整流二極管：由 P 型半導體和 N 型半導體組成的 PN 結，具有典型的半導體整流特性，廣泛應用于一般的整流電路中。
肖特基二極管：由金屬和 N 型半導體組成，其特點是正向電壓降較低，通常在 0.2V~0.45V 之間，同時具有較高的開關速度和較低的反向恢復時間，適用于高頻整流電路和低壓、大電流的應用場景。
（二）按工作方式分類
單相整流二極管：適用于單相交流電源的整流電路，常見的有半波整流和全波整流兩種方式。半波整流僅利用交流電的半個周期進行整流，電路簡單但輸出直流電含有較多紋波；全波整流則利用交流電的整個周期，通過多個二極管的組合實現更高效的整流，輸出直流電較為平滑。
三相整流二極管：用于三相交流電源的整流，常應用于工業設備、大型電源等三相電路中。三相整流電路可以更有效地利用三相交流電的能量，輸出更穩定的直流電，且紋波較小。
（三）按最大額定電流分類
小信號整流二極管：適用于低電壓、小電流的電路，如信號處理電路、低壓電源模塊等。這類二極管的最大額定電流通常在幾百毫安以下，注重于小電流下的高效整流和快速響應。
大功率整流二極管：用于高電壓、大電流的電路，如工業電源、電機驅動等。其最大額定電流可達幾十安甚至更高，具有良好的散熱性能和高耐壓能力，能夠承受較大的功率損耗。
四、整流二極管的常用參數
（一）額定電壓
額定電壓是指整流二極管在正向電壓下長期工作時所允許的最大電壓值，通常與二極管的正向電壓降相關，一般在 0.5V~0.7V 之間。這一參數對于確保二極管在正常工作條件下的穩定性和可靠性至關重要。
（二）最大工作電壓
最大工作電壓是整流二極管能夠承受的極限電壓，包括正向和反向電壓。其數值范圍通常為幾十伏至幾千伏不等，具體取決于二極管的類型和設計。在電路設計中，必須充分考慮二極管的最大工作電壓，以避免在異常情況下電壓過高導致二極管損壞。
（三）最大額定電流
最大額定電流表示整流二極管在規定條件下所能通過的最大電流，通常在幾百毫安至幾十安之間。這一參數直接決定了二極管能夠適應的負載電流大小，是選型時必須重點關注的指標之一。超過最大額定電流使用可能導致二極管過熱、性能下降甚至損壞。
（四）反向漏電流
反向漏電流是指在反向電壓作用下，整流二極管存在的少量漏電流。其數值一般在幾微安至幾毫安之間，反映了二極管在截止?fàn)顟B(tài)下的性能。較小的反向漏電流意味著二極管在反向電壓下的絕緣性能更好，能夠更有效地阻止反向電流，提高電路的效率和穩定性。
（五）反向擊穿電壓
反向擊穿電壓作為整流二極管的關鍵耐壓指標，決定了二極管在反向電壓下的安全工作范圍。通常在幾百伏至幾千伏之間，具體值因二極管型號和設計而異。在實際應用中，應確保電路中的反向電壓始終低于二極管的反向擊穿電壓，以防止擊穿現象發生，保障電路的正常運行。
綜上所述，整流二極管作為一種將交流電轉換為直流電的關鍵元件，在電子設備的電源系統中發揮著不可或缺的作用。深入理解其工作原理、特性、分類以及常用參數，對于電子工程師在進行電路設計和元件選型時具有重要意義。合理選擇和應用整流二極管，能夠有效提高電源電路的性能、效率和可靠性，滿足不同電子設備對直流電源的需求。
