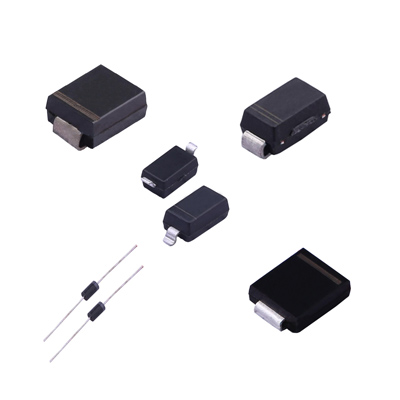

鉗位二極管作為電子電路中不可或缺的保護元件，其核心功能是通過限制電壓或電流的異常波動，確保電路在安全范圍內運行，從而避免因過壓或過流導致的元件損壞。憑借其高效的保護性能，鉗位二極管被廣泛應用于電源保護、信號調節、靜電放電（ESD）防護等領域，成為保障電子設備穩定性和可靠性的關鍵組件。
一、鉗位二極管的工作原理
鉗位二極管的運行機制基于二極管的單向?qū)ㄌ匦?。在正常工作狀態下，二極管允許電流從陽極流向陰極，而在反向偏置條件下，電流幾乎無法流通。這種特性使其能夠快速響應電壓異常，當電壓超過預設閾值時，二極管迅速導通，將過量電流引導至安全路徑，從而實現電壓鉗制和電路保護。
鉗位二極管通常由P型和N型半導體材料構成，形成PN結結構。在正向電壓作用下，二極管進入低電阻導通狀態；而在反向電壓作用下，二極管呈現高電阻截止?fàn)顟B(tài)。這種快速切換的特性使其能夠在電壓異常時迅速響應，確保電路的安全運行。
二、鉗位二極管在電路中的關鍵作用
過壓保護
鉗位二極管在過壓保護中的應用尤為關鍵。當電路中出現瞬時高電壓（如雷擊、電源突變或靜電放電）時，鉗位二極管能夠迅速導通，將多余電壓引導至地線或其他安全通道，避免敏感元件受損。例如，在直流電源輸入端，鉗位二極管可有效保護穩壓芯片和微處理器等關鍵部件免受高壓沖擊。
信號限幅
在信號處理電路中，鉗位二極管可用于限制信號幅度，確保信號波動在預定范圍內，避免因信號過載導致的失真或設備損壞。例如，在音頻放大器中，鉗位二極管可防止過強輸入信號導致放大器飽和失真，從而保障音質的穩定性和清晰度。
靜電放電（ESD）防護
靜電放電是導致電子設備故障的常見因素，尤其對高靈敏度的集成電路影響顯著。鉗位二極管作為ESD防護元件，能夠在檢測到靜電放電時快速導通，將多余靜電電荷引導至地線，避免對電路內部元件造成損害。這種防護措施廣泛應用于USB接口、通信設備和嵌入式系統中，顯著提升了設備的抗靜電能力和可靠性。
瞬態電壓抑制
在需要承受瞬態電壓沖擊的應用中，鉗位二極管可作為瞬態電壓抑制（TVS）器件使用。例如，在汽車電子系統中，當發動機啟動或關閉時，電路中可能產生高幅度瞬態電壓，鉗位二極管能夠迅速響應，抑制電壓尖峰，確保電子設備的正常運行。
電源反向極性保護
在直流電源應用中，鉗位二極管還可防止電源極性接反。當電源連接錯誤時，鉗位二極管導通形成短路狀態，觸發保險絲熔斷，從而保護下游電路免受損壞。這種簡單而有效的保護機制常見于便攜式設備和工業控制系統中。
三、實際應用示例
在嵌入式系統的電源設計中，設計人員常在輸入端并聯鉗位二極管。當供電電壓正常時，二極管處于截止?fàn)顟B(tài)，對電路無影響。若電源電壓異常升高（例如超過24V），鉗位二極管會迅速導通，將過電壓部分分流至地，保護微控制器和其他敏感器件。這種設計簡單高效，成本低廉，成為許多電子工程師的首選方案。
總結
鉗位二極管以其簡單可靠的特性，在電子電路中發揮著至關重要的保護作用。無論是在過壓保護、信號限幅，還是靜電防護和瞬態抑制中，鉗位二極管都能顯著提升電路的穩定性和抗干擾能力。深入理解其工作原理和應用場景，不僅有助于優化電路設計，還能顯著提高電子設備的可靠性和安全性。在現代電子設計中，鉗位二極管的應用價值不可忽視，是保障設備穩定運行的重要保障。
