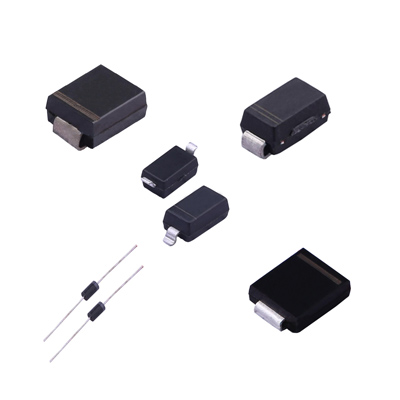

二極管作為電子電路的基本組成部分，其電壓-電流特性在實際應用中具有極其重要的地位。這一特性不僅反映了二極管在不同電壓條件下的電流響應，更是設計和使用二極管時必須考慮的關鍵參數之一。深入理解二極管的電壓-電流特性，有助于我們更好地把握其在各種電子電路中的應用和性能表現。
一、二極管伏安特性概述
二極管的伏安特性是描述其兩端電壓與流過電流之間關系的重要指標。在正常工作條件下，二極管展現出非線性的電壓-電流特性。當二極管處于正向偏置狀態時，它呈現出低阻抗特性，電流得以順暢流通；而在反向偏置狀態下，二極管則呈現出高阻抗，幾乎無電流通過。二極管的電壓-電流特性主要涵蓋正向傳導區和反向阻斷區。在正向偏置條件下，一旦電壓超過特定的閾值，二極管便開始導通，電流隨之迅速增長。而在反向偏置情況下，電流通常微乎其微，僅在電壓達到擊穿電壓時，反向電流才會顯著增強。
二、二極管的工作原理
二極管的工作原理基于 PN 結的特性。在 P 型和 N 型半導體的交界面處，由于載流子的擴散與復合效應，形成了一種內部電場。當外加正向電壓時，外部電場的方向與內建電場相反，從而削弱了內建電場的作用。這一變化使得 P 型和 N 型區域中的載流子更容易穿越 PN 結，進而產生正向電流。相反，當外加電壓反轉時，外部電場與內建電場方向一致，內建電場得到加強，阻礙載流子穿越 PN 結，導致反向電流極小。
三、二極管電壓-電流特性曲線特征
正向傳導區 ：當所施加的電壓達到二極管的導通電壓時，內建電場幾乎被完全抵消，二極管進入導通狀態，其阻值顯著降低，電流隨之急劇增長。對于典型的硅二極管而言，導通電壓約為 0.7V；而對于鍺二極管，則在 0.3V 左右。
反向截止區 ：在反向偏置狀態下，二極管中的電流極其微弱，主要由于載流子數量稀少，二極管呈現出高阻抗特性，電流隨電壓的變化幅度極小。
反向擊穿區 ：當反向電壓升高至擊穿電壓時，二極管內部的電場強度足以使 PN 結中的電子和空穴分離，引發反向擊穿現象，導致大量載流子的流動。若無外部限流措施，二極管可能因電流過大而受損。
四、影響二極管電壓-電流特性的關鍵參數
開啟電壓 ：這是二極管進入導通狀態所需的最小電壓。對于典型的硅二極管，導通電壓約為 0.7V；而鍺二極管則在 0.3V 左右。開啟電壓直接影響二極管在電路中的電壓降，在設計整流器和穩壓電路時是一個必須考慮的重要因素。
反向電流 ：即使在反向偏置狀態下，實際二極管中也會存在微小的反向漏電流。反向電流的大小受二極管材料、溫度和 PN 結特性的影響。
擊穿電壓 ：這是二極管在反向電壓下發生擊穿的最小電壓值。一旦施加的反向電壓超過此值，二極管將產生巨大的反向電流。齊納擊穿和雪崩擊穿是常見的擊穿類型，其中齊納擊穿在穩壓二極管中廣泛應用。
最大正向電流 ：這是二極管在正向?qū)〞r(shí)能夠承受的最大電流。若超過此電流值，二極管可能會因過熱而損壞。在實際應用中，為了確保二極管的安全，通常會選擇略低于最大正向電流值的工作電流。
最大功率耗散 ：這是二極管在運行過程中能夠承受的最大功率，與電流和電壓的乘積成正比。若功率耗散超過允許范圍，二極管可能因過熱而失效。因此，在設計電路時，必須確保二極管的功率耗散處于安全范圍內，避免因過熱引發損壞或性能下降。
五、二極管電壓-電流特性的重要應用
二極管的電壓-電流特性在電子電路設計中具有廣泛的用途：
整流電路 ：通過利用二極管的單向?qū)щ娦?，可將交流電轉換為直流電。在交流電的正半周，二極管導通，電流流通；而在負半周，二極管截止，阻止電流流動。經過整流電路轉換后的交流電變?yōu)槊}動直流電，再經過濾波處理，便可得到平滑的直流電。
穩壓電路 ：借助二極管的正向?qū)ㄌ匦?，可以調節輸出電壓。二極管在工作過程中的電壓特性有助于維持穩定的電壓輸出，在需要精確電壓控制的電源管理系統中具有重要應用價值。
保護電路 ：二極管的反向擊穿特性可作為過壓保護機制。當反向電壓超過一定閾值時，二極管導通，引導過多電流，從而保護其他敏感元件免受過高電壓的損害。
調制與解調電路 ：利用二極管的非線性電壓-電流特性，可實現信號的調制與解調。二極管能夠?qū)⑤斎氲哪M信號轉換為不同的頻率或幅度，廣泛應用于無線通信和信號處理系統。
總結
二極管的伏安特性是衡量其性能的關鍵指標，其特性曲線和相關參數有助于我們深入理解二極管的工作原理和應用特性。在實際應用中，正確選擇二極管的類型和參數，不僅能優化電路性能，還能有效提升電子設備的穩定性和可靠性。這對于優化電路設計、預防過載損壞以及增強整體系統的可靠性具有極其重要的意義。
